一、产品介绍

自2012年我公司成功研发了KCL烤包器熄火联控装置，至今与全国不少钢厂发生业务，不断接触，深刻了解到烤包器传统的点火方式，用铁棒将火种伸举到烤包器燃气口，将燃气点燃后，再将火种熄灭，继而按烘烤程序对钢包进行烘烤。显然，这种点火方式，劳累落后，不方便。不少烤包器操作工迫切希望，有一种简单便捷的点火器来替代传统的点火方式。为此，我公司通过多次试验，研制成功了简单实用，性能可靠的KSD-1型烤包器伸缩点火装置。在国内多家钢铁集团安装使用并获得用户好评，目前该产品已申请国家实用新型**证书。

二、主要功能

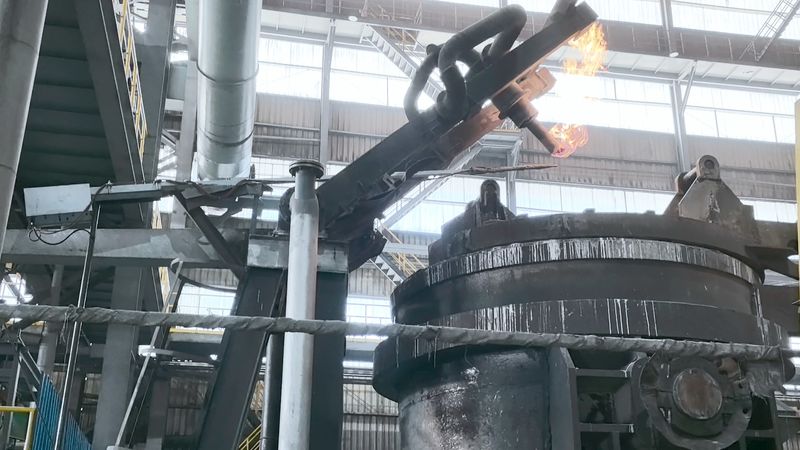

   将电能转换为机械能，将人工点火的手臂改为伸缩式机械臂，将原燃油火种改为高压放电火种。通过本装置执行器伸缩臂，把高压放电火种送至烤包器燃气喷口，将燃气点燃，完成烤包器点火功能后，伸缩臂缩回。

三、适用范围

主要用于钢铁厂各种烘烤器的点火之用。

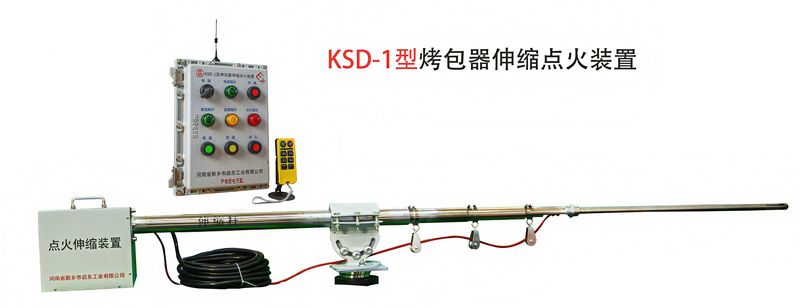

四、产品清单

1.电源控制箱

2.无线控制遥控器

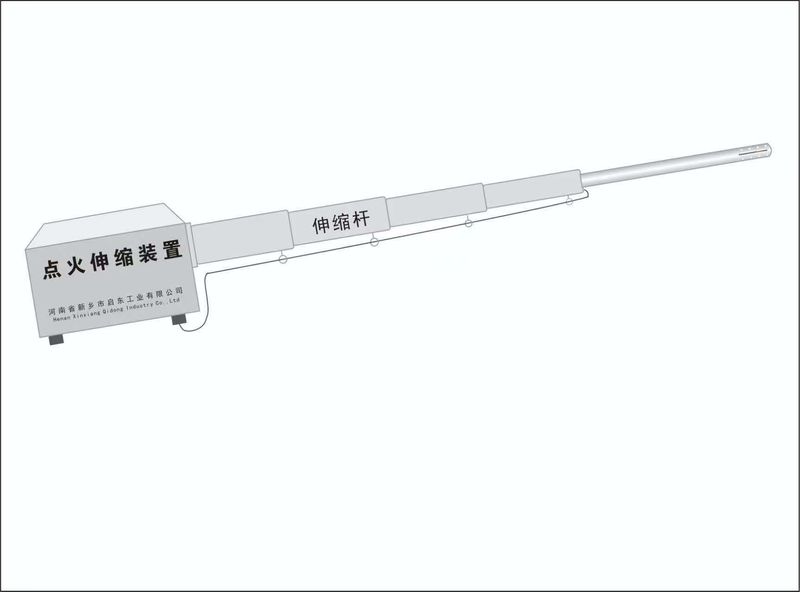

3.点火伸缩装置

4.点火枪杆

5.连接控制电缆（15米）

6.多方位固定底座支架

7.高压点火线（及滑轮配重）

五、安装方法：

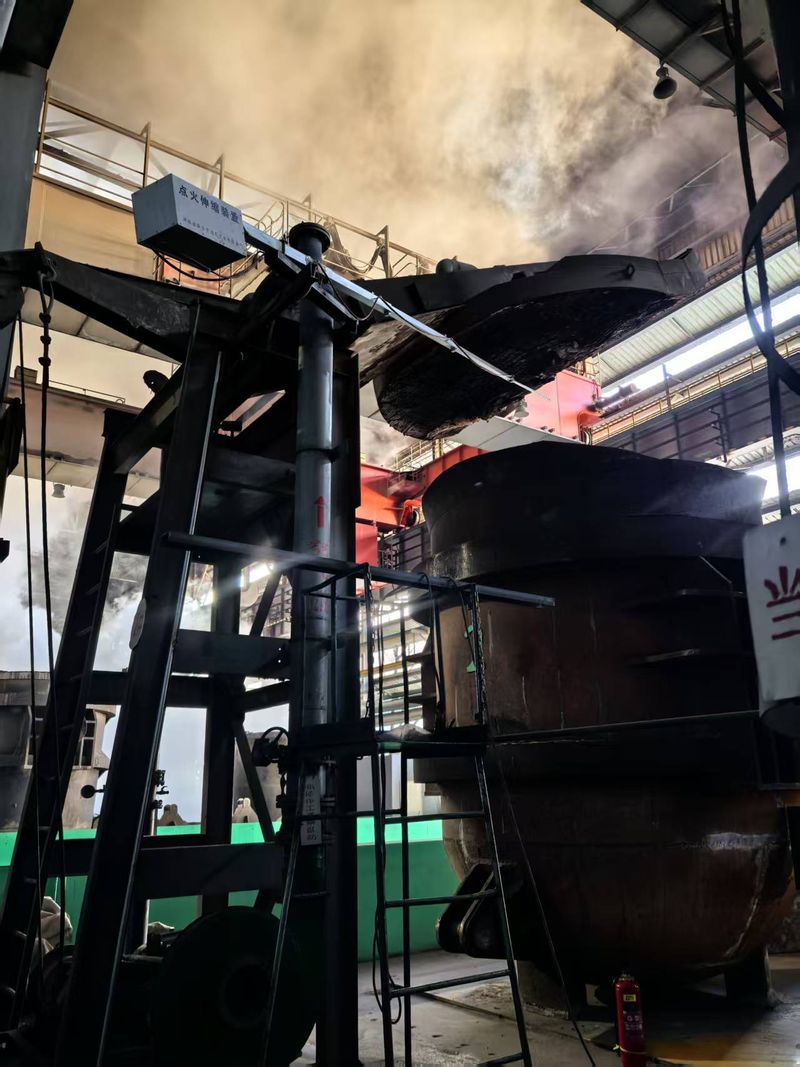

1.首先确定安装位置，**烤包器升降台，隔热板后方。

2.在隔热板上开一个直径160MM的圆孔。开口位置在烤包器边缘上方30CM中间处（根据现场情况而定）。

3.在开口的后方1200MM处横向焊接一根槽钢作为伸缩装置的固定点，将多方位固定支架焊接上去，高度处于开口的中心点。

4.焊接好固定好后将伸缩装置固定在多方位支架上去。水平安装。

5.伸缩装置前段点火枪杆 对准烤包器包盖喷火口，角度轻微上扬，固定锁紧。

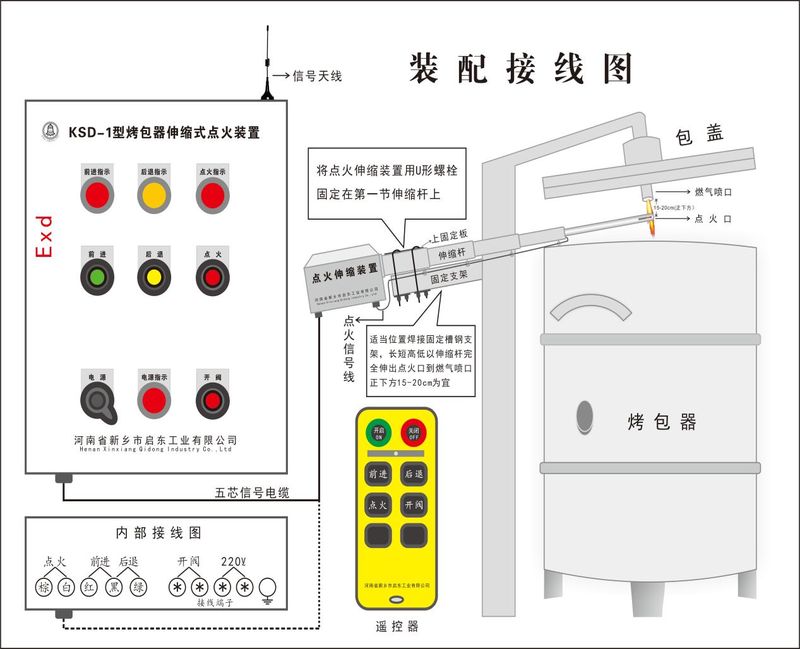

6.电缆线连接，一端是航空插座，另一端连接电源控制箱，按线色，线号连接。

六、操作规程：

1.包盖燃气口升至*上方。
2.右旋“电源”开关“电源指示”灯亮。

3.按“前进”键“前进指示”灯亮，伸缩臂向外伸出，将点火器送到烤包器燃气喷口下方。

4.调整包盖燃气口距点火器上方10－15cm处。

5.点动“点火”键“点火指示”灯亮，（延时10秒后（时间可调），点火自停）。随后点动“开阀”键，燃气喷出，正常10秒内，燃气应点燃。若燃气未点燃，可再次点动“点火”键，直到燃气点燃。

6.按“后退”键，“后退指示”灯亮，伸缩臂后缩至初始状态。

   至此，整个点火过程结束，左旋“电源”开关，“电源指示”灯灭，本点火装置停止工作。

七、 产品注意事项

1.连接控制电缆应单独布线

2.检测设备应可靠接地

3.伸缩装置应可靠接地

4.电源控制箱应可靠接地

4.在完成上述准备后可以进入通电实验。

 八、产品免责事项

1.不可带电维修。

2.避免在潮湿和温度过高的地方安装使用

3设备故障请及时联系供应商，不得擅自打开机箱。否则造成设备损坏和人员伤害责任本供应商不予承担。
